Условные обозначения на гидросхеме
Содержание
Условные графические обозначения
Это азбука мира гидравлики, без умения читать принципиальные схемы трудно, а порой невозможно разобраться в устройстве той или иной гидравлической системы. Приведенная ниже таблица даст основное представление о графическом обозначении некоторых гидравлических компонентов. Хочу обратить внимание, что символы в таблице, соответствуют стандарту ISO (ISO 1219-1) и в некоторых случаях могут отличаться от символов ЕСКД и ГОСТ.
Но порой, даже выучив все условные обозначения, остаются проблемы с пониманием для чего конкретный символ применяется в цепи и как он работает в реальной жизни. Все эти вопросы мы постараемся разобрать позже, а в данной статье немного поговорим о таких простых и наиболее распространенных графических символах как линии.

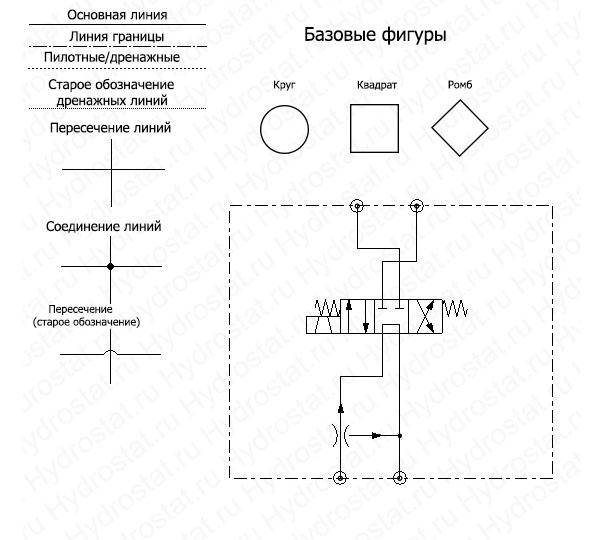

- Основным элементом любой схемы являются линии разных типов. Чаще всего встречаются сплошные черные линии, которые мы будем называть основными или базовыми. Данный тип линии используют при начертании основных символов, а также для обозначения напорных (высокого давления), сливных (низкого давления) и всасывающих магистралей.
- Другим типом является штрих-пунктирная линия. Данная линия применяется чаще всего применяется для группирования компонентов в рамках одного узла. Примером может служить распределитель с пилотным управлением или любой другой узел содержащий в себе клапаны картриджного типа.
- Третьим типом является пунктирная линия. Как правило, применяется в двух случаях: для обозначения дренажных и пилотных гидравлических линий. Пилотные линии используют гидравлическую энергию и служат для управления другими клапанами или сигнализации. Дренажные это любые линии утечек жидкости требующие обозначения на схеме.
Особое внимание следует обращать на пересечения и соединения линий:
- Не все скрещенные линии являются соединением (отличительной особенностью соединения является точка на пересечении)
- Не все пересекающиеся линии на схеме пересекаются в реальной гидросистеме
Как уже говорилось, основная линия задействована и в начертании фигур основных компонентов гидросхем. Наиболее распространены три фигуры : круг, квадрат и ромб. Практически все гидравлические символы использует одну и фигур. В основе графического изображения гидромотора, гидронасоса, а также измерительных приборов лежит круг. Квадрат распространен в начертании клапанов и распределителей. Ромб используют для фильтров и теплообменников.
|
Описание |
Обозначение на схеме |
|
Основные линии (Basic lines) |
|
|
Линии управления(Pilot lines) |
|
|
Дренажные линии(Drain lines) |
|
|
Линии границы (Boundary lines) |
|
|
Электрические линии(Electric lines) |
|
|
Направление движения жидкости (гидравлика) |
 |
|
Направление движения газа (пневматика) |
 |
|
Направление вращения
|
 |
|
Пересечение линий |
  |
|
Соединение линий |
|
|
Быстроразъемное соединение (БРС)
|
|
|
Гибкая линия |
|
|
Заглушка |
|
|
Регулируемый компонент
|
|
|
Компоненты с компенсатором давления |
|
|
Бак открытого типа (атмосферное давление в баке)
|
|
|
Бак с избыточным давлением (закрытого типа)
|
|
|
Линия слива в бак (выше уровня жидкости) |
|
|
Линия слива в бак (ниже уровня жидкости) |
 |
|
Электрический мотор (Electric Motor) |
 |
|
Гидроаккумулятор пружинный
|
 |
|
Гидроаккумулятор газовый
|
 |
|
Нагреватель
|
 |
|
Теплообменник (охладитель)
|
 |
|
Фильтр
|
|
|
Манометр |
|
|
Термометр |
|
|
Расходомер
|
|
|
Клапан сброса давления ("сапун")
|
 |
| Насосы и моторы
(Pumps & motors) | |
|
Насос постоянного объема (нерегулируемый)
|
 |
|
Насос постоянного объема (нерегулируемый) реверсивный |
 |
|
Насос переменного объема (регулируемый)
|
 |
|
Насос переменного объема (регулируемый) реверсивный |
 |
|
Гидравлический мотор постоянного объема (нерегулируемый) |
 |
|
Гидравлический мотор постоянного объема (нерегулируемый) реверсивный |
 |
|
Гидравлический мотор переменного объема (регулируемый) |
 |
|
Гидравлический мотор переменного объема (регулируемый) реверсивный |
 |
|
Насос-мотор (нерегулируемый)
|
 |
|
Насос-мотор (регулируемый)
|
 |
|
Гидростатическая трансмиссия
|
  |
|
Гидроцилиндры | |
|
Цилиндр одностороннего действия
|
 |
|
Цилиндр двустороннего действия
|
 |
|
Цилиндр двустороннего действия с двусторонним штоком(Синхронный)
|
 |
|
Плунжерный гидроцилиндр |
 |
|
Телескопический гидроцилиндр |
 |
|
Гидроцилиндр с демпфером(Cushion) |
 |
|
Гидроцилиндр с регулируемым демпфером(Adjustable Cushion) |
 |
|
Гидроцилиндр двустороннего действия дифференциальный
|
 |
|
Клапаны (Valves) | |
|
Обратный клапан (Check valve) |
 |
|
Обратный клапан управляемый
|
 |
|
Клапан "или"
|
 |
|
Дроссель нерегулируемый
|
|
|
Дроссель регулируемый
|
|
|
Дроссель регулируемый с обратным клапаном |
|
|
Делитель потока
|
|
|
Нормально закрытый клапан
|
 |
|
Нормально открытый клапан
|
 |
|
Регулирующий давление клапан - нерегулируемый
|
 |
|
Регулирующий давление клапан - регулируемый
|
 |
|
Клапан с пилотным управлением и внешней дренажной линией
|
 |
|
Клапан с пилотным управлением и внутренней дренажной линией
|
 |
|
Предохранительный клапан
|
 |
|
Реле давления
|
|
|
Кран
|
 |
|
Тип управления | |
|
Пружина
|
|
|
Возврат пружиной
|
|
|
Ручное управление
|
|
|
Кнопка
|
|
|
Рычаг
|
 |
|
Педаль
|
|
|
Механическое управление
|
|
|
С фиксацией
|
|
|
Пилотное управление внешним давлением
|
 |
|
Пилотное управление внутренним давлением
|
 |
|
Гидравлическое управление
|
|
|
Пневматическое управление
|
|
|
Пневмо-гидравлическое управление
|
|
|
PVEO |
|
|
PVEM |
|
|
PVeH |
|
|
Соленоид
|
|
|
Управлением мотором
|
|
|
Сервопривод
|
|
|
Компенсация давления
|
|
|
Распределители
| |
|
2-х позиционный распределитель |
|
|
3-х позиционный распределитель |
|
|
2-х позиционный распределитель без фиксации |
|
|
2-х позиционный, с двумя крайними позициями и нейтралью |
|
|
2-х позиционный, 2-х линейный |
 |
|
2-х позиционный, 3-х линейный |
|
|
3-х позиционный, 4-х линейный |
|
|
Распределитель с механической обратной связью
|
|
